[MAXREFDES24] 4-chanel 아날로그 출력 디자인 가속기
  • 키트이미지

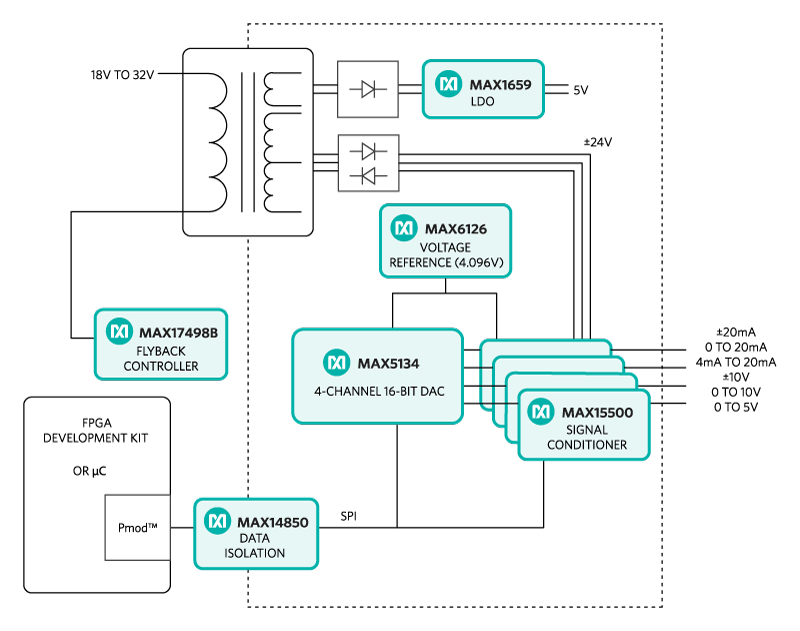

다이어그램 이미지
대부분의 아날로그 출력 평가 키트는 복잡한 보드들과, 커넥터가 필요하고 많은 신경을 써야 한다.
따라서 우리는 연구소 장비가 필요 없고 성능이 입증되었으며 어느 곳이나 적용할 수 있는 유연한 멀티-채널 아날로그 출력기를 만들었다. 이 출력기의 Isolator와 Voltage reference, DAC, 그리고 신호 처리기는 모두 균일하게 안정적으로 작동한다.
광범위한 진단들이 포함되어 있고, 유니폴라와 바이폴라를 포함한 모든 표준 신호 체계를 수용할 수 있다.

주요 특징
- 다채널 아날로그 출력 모듈을 위한 규모 가변성
  솔루션
- 최대 24mA/12V에 이르는 4채널 디자인
- TUE가 +-0.1% 미만의 전형적인 바이폴라 전류 및
  전압 출력범위 생성

키트 구성 칩역할 및 장점 특징
- 4채널, 16비트 DAC
- 데이지 체인 방식을 통한 다수의 채널 연결가능
- MAX6126을 통한 정밀 전압 레퍼런스 생성
- MAX17498B 피크전류 모드 플라이백 컨트롤을
  이용한 폭 넓은 DC 입력범위

기능
- Programmable high-accuracy current/voltage output
- Current output drives up to 1kΩ
- Voltage output drives loads down to 1kΩ
- Extensive error reporting
- Isolated power and data
- Device drivers
- Example C source code
- Pmod™-compatible form factor
