T EV KIT CONTEST

[MAX14872] DC 브러시 모터 드라이버
  • 키트이미지

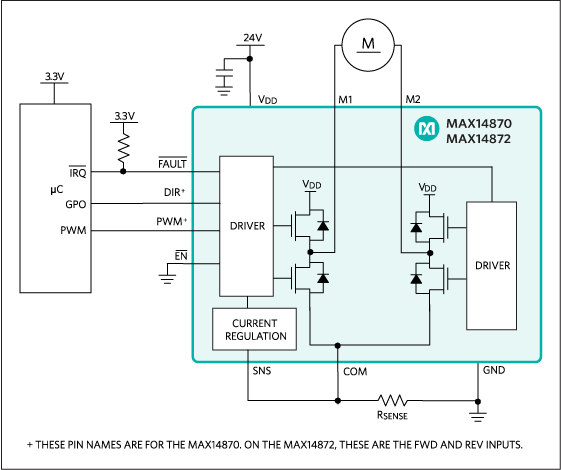

다이어그램 이미지
4.5V~36V 전압의 브러시 DC 모터와 릴레이를 구동 및 제어하기 위한 소형, 저전력의 간단한 솔루션을 제공
낮은 드라이버 온저항으로 전력소비 감소시킴

외부 부품 수를 줄이고 공급 전류를 낮추기 위해 차지펌프가 없는 디자인
내부 고속감쇠 전류제어 기능은 피크 모터 기동 전류를 사용자가 조정할 수 있도록 해주며, 필요한 외부 부품 수를 최소화

별도의 전압감지 입력부(SNS)는 기생 트레이스 저항으로 인한 전류감지 오류를 줄여준다. MAX14870/MAX14872는 슛-쓰루(shoot-through) 전류 보호 기능과 유도 전동기 전류를 흡수하는 내장 환류 다이오드(free-wheeling diodes)를 갖추고 있다. 드라이버 출력은 단락부로부터 접지 및 공급전원, 그리고 M1과 M2 사이에 단락 보호되어 있다. 액티브 로우 고장(FAULT) 출력은 고장 상태에 있을 경우 열적 과부하와 과전류를 알려준다.

MAX14872은 방향 제어용으로 순방향 및 역방향 입력부를 갖추고 있으며,
12핀(3mm x 3mm) TDFN-EP 패키지로 제공,
-40°C~+85°C의 온도범위에서 작동한다.


주요 특징
o 소형 패키지로 높은 전력을 다루며 회로의 실장 공간을줄여준다.
- 최고 2.5A의 피크 모터 전류
- 공간을 절약해 주는 TDFN-EP(3mm x 3mm) 패키지
- 4 .5V~36V의 유연한 공급전압은 배터리를 보다 오랫동안 사용할 수 있게 해준다.

o 전력 소비가 적으므로 발열이 적고 보다 오랫동안 작동한다
- 280mΩ(평균)의 총 브리지 온저항
- 30kHz/24V에서 1mA(평균)의 공급전류
- 12V에서 10μA(최대)의 대기전류

o 디자인 간소화에 의한  제품출시 시간단축
- 차지 펌프가 없는 아키텍처
- 전류 제어에 필요한 것은 감지 저항기뿐
- 전류감지 입력부에 의한 PCB 레이아웃 간소화

o통합 보호 기능을 통해 강건한 구동 솔루션 제공
-  단락 보호된 드라이버
- 고온 셧다운(thermal shutdown) 및 미달전압 록아웃(UVLO) 기능
- 진단을 위한 액티브 로우 고장(FAULT) 출력
- 40°C~+85°C의 온도범위


애플리케이션
- 프린터와 스캐너
- 릴레이 드라이버
- 자판기와 게임기
