[MAXM17545] 인덕터 내장 4.5V~42V, 1.7A의 고효율성 DC-DC 스텝다운 파워 모듈
  • 키트이미지

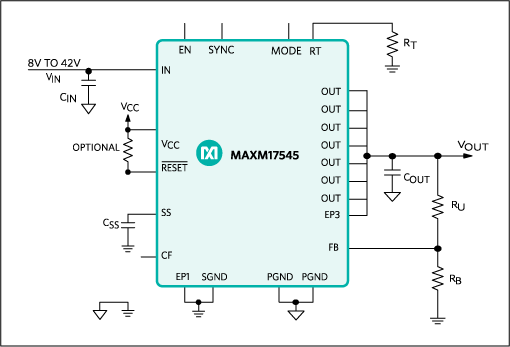

다이어그램 이미지
Himalaya 시리즈의 전압 레귤레이터 IC와 파워 모듈들은 발열이 적으면서 보다 작고 간단한 파워 서플라이 솔루션을 실현할 수 있도록 해준다. MAXM17545는 사용하기 쉬운 스텝다운 파워 모듈로서, 열효율이 높은 시스템인패키지(SiP) 하나에 스위칭 모드 파워서플라이 컨트롤러와 듀얼 n채널 MOSFET 파워 스위치, 완전차폐된 인덕터 및 보상 부품을 모두 통합하였다.
이 디바이스는 4.5V~42V의 폭 넓은 입력전압 범위에서 작동하며, 0.9V~12V의 출력전압 범위에서 최고 3.5A의 연속출력 전류를 뛰어난 입력전압 변동률(Line Regulation)과 출력부하 변동률(Load Regulation)로 구현한다.

이 디바이스는 펄스폭 변조(PWM)나 펄스-주파수 변조(PFM) 또는 디스컨티뉴어스 모드(DCM) 제어 방식으로 작동할 수 있다.

MAXM17504는 열 방사성이 높으며 높이가 낮고 콤팩트한 9mm x 15mm x 2.8mm 크기의 29핀 SiP 패키지로 제공되어 패키지의 전력 손실이 줄어들고 효율성이 향상된다. 이 패키지는 인쇄회로기판(PCB)에 손쉽게 납땜할 수 있으므로 자동화된 회로기판 조립 방식에 적합하다. 디바이스는 -40°C~+125°C의 산업용 온도 범위에서 작동할 수 있다.

주요특징

o설계의 복잡성과 제조상의 위험부담 줄여주고,
타임투마켓 앞당겨
스위칭 파워서플라이 컨트롤러와
듀얼 MOSFET 파워 스위치 통합

-인덕터 통합
-보상 부품들 통합
-과열  보호 기능 통합
-피크 전류 제한 기능 통합

o공간제약적인 애플리케이션에서 보드 공간 절약
-단일 패키지 내에 완전 통합된 스텝다운 파워서플라이
-낮은 높이의 9mm x 15mm x 2.8mm SiP 패키지
-최소한의 외부 BOM 부품을 이용해 간소화된 PCB 디자인

o전력 설계 최적화를 위한 유연성 제공
-4.5V~60V의 폭 넓은 입력전압 범위
-0.9V~12V의 출력전압 조정가능 범위
-외부 주파수 동기화를 통해 조정 가능한 주파수(100kHz~1.8MHz)
-프로그램 가능한 소프트 스타트 기능
-오토스위치 PWM, PFM 또는 DCM 전류 모드 제어
-옵션 제공되는 프로그램 가능형 EN/UVLO

애플리케이션
-분산형 공급전원 조정 기능
-FPGA 및 DSP 부하지점(PoL) 레귤레이터
-HVAC 및 빌딩 제어
-산업용 파워서플라이
